变压器(电抗器)状态综合监测装置

        变压器状态综合监测装置系统通过实时获取变压器运行状态下的几种关键参量,包括油中溶解气体、铁心及夹件接地电流、特高频/射频/高频(HFCT)/超声波局部放电、声纹振动、红外测温、动态负荷和套管状态监测,兼顾对变压器内部瞬变的突发性故障和缓慢发展的潜伏性故障的综合监测。

图1

系统功能

  • 具备自动、连续或周期性采集设备油中溶解气体、铁心和夹件接地电流、超声波局放、高频局放、振动等状态监测信息功能,并向综合监测后台传送标准化数据分析结果和预警信息,并接收下传控制命令;
  • 具备各传感单元的授时功能;
  • 具备单一监测参量报警后,其他监测参量自动缩短采样周期和数据上传周期功能;
  • 高频、超声波、振动、特高频、射频等监测具备抗外部干扰的能力;
  • 具备局部放电图谱的实时展示功能,装置告警后应可调取告警前一个周波起的1个工频周期时长的时域波形,以及告警前后各30分钟内的局放图谱。
  • 具备系统自检功能,装置故障异常时应具备主动告警功能;
  • 具备油中溶解气体组分含量、局部放电幅值、单位时间局部放电次数、铁心和夹件接地电流、振动幅值等特征参量实时显示功能,支持单一参量趋势分析、阈值及趋势报警、历史数据查询、报表生成等功能,支持阈值设定、数据召唤、参数设置等远程控制功能;
  • 具备油中溶解气体组分含量、局部放电幅值、单位时间局部放电次数、铁心和夹件接地电流、振动幅值等特征参量可组态、多参量同步实时显示功能,支持多参量趋势分析、评估诊断,可实现定制化预警功能;
  • 具备高频、特高频、射频局部放电相位分布图谱(PRPD)、脉冲序列相位分布图谱(PRPS)和局部放电类型识别功能,可判断变压器(电抗器)中的典型局部放电类型,诊断结果应当简单明确;
  • 具备高频局部放电监测在3MHz~30MHz频段内调整检测频率、脉冲识别等功能,能对信号进行分离分类,提供单个脉冲时域、频域波形及其幅值、相位等特征参数;
  • 具备超声波局部放电监测局部放电幅值触发门槛和时延门槛阈值设置功能,并可提供原始脉冲波形特征信息;
  • 具备振动监测振动加速度峰峰值、振动位移峰值、振动速度有效值、振动波形实时及历史数据显示功能,具有频谱分析功能;
  • 具备红外精确测温阈值设置和越限告警功能,并可提供红外精确测温图谱,具备图谱分析功能。
  • 具备油中溶解气体乙炔、氢气、总烃监测量的幅值、绝对增量及相对增长速率3级阈值设置功能,包含2级注意阈值和1级告警阈值。

 技术参数

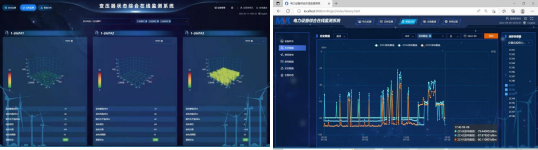

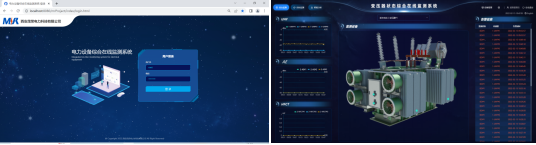

后台软件分析
