电缆综合在线检测装置

        通过安装在电缆接头接地引出线或交叉互连线上的高频脉冲电流传感器,来耦合电缆本体里的局部放电脉冲电流信号。工频相位互感器采用罗氏线圈耦合电缆本体的工频信号,用于同步监测装置;通过安装在电缆接头接地引出线或交叉互连线上的电流互感器,来获取接地线上电流的大小;通过温度传感器对运行中的电缆本体进行实时温度监控;电缆故障定位传感器通过准确采集记录故障波形,即可根据故障行波到达电缆两端的时间差异,准确定位故障点位置,耦合到的信号通过同轴电缆传送至监测装置,对模拟信号经过放大、模数转换后变成数字信号再传送至监测主机。该系统可通过网线、光纤、4G等方式将数据发送至后台服务器,可支持Modbus-RTU通讯协议,采用AC220V/CT取电方式。系统结构图如下图所示。

产品功能及优势

  • 电缆接头综合在线监测系统适用于6kV至500kV等级电缆接头的局部放电、接地环流及温度在线监测,能实时显示电缆接头的局部放电幅值、频次以及环流、温度数据、信息直观展示,确定放电点相对位置,必要时给出报警,并能存储测试谱图、放电趋势,从而及时发现电缆接头的绝缘缺陷,并为评估其绝缘水平及老化程度提供判据,为电缆的检修工作提供依据。
  • 系统最小测量放电幅值:2pC,脉冲电流传感器的频率范围为1M~100MHz;电流互感器测量范围0~300A;温度传感器灵敏度为±0.5℃,温度测量范围为-55℃~+125℃;故障定位传感器灵敏度范围为5pC-100000pC。
  • 时间同步精度10nS,放电定位精度2米。
  • 系统采用复合光缆,同时提供电源和光纤。
  • 组态软件,可方便定制客户需要的界面。
  • 系统软件可进行双光摄像头数据展示。
  • 局放抗干扰能力强,系统采用宽频带检测技术,有完备的接口保护电路,有效对抗大电流冲击,且功耗低。
  • 根据现场条件可采用光纤局域网传输网络,传输距离远,稳定可靠。结构紧凑,安装方便,也可以采用光纤局域网结构实现。
  • 所有通道都可连续同步采集,数据处理都是在前端采集卡内部FPGA内并行计算处理完成,数据的采集计算和模式识别都是由采集卡处理,分布式计算,后台计算机计算量几乎可忽略不计,只是用来显示查询测量结果,整体系统更稳定。
  • 实时在线监测。电缆综合在线监测系统可以对所监测位置的电缆接头进行实时在线24小时不间断监测。
  • 多种不同原理测试手段互相结合,提高系统诊断结果可靠性。本系统采用局部放电、接地环流、温度三种测试方法,便于及时发现接头的绝缘隐患。

 技术参数

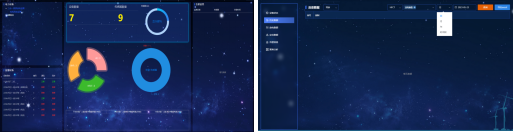

后台软件分析
