开关柜综合在线监测装置

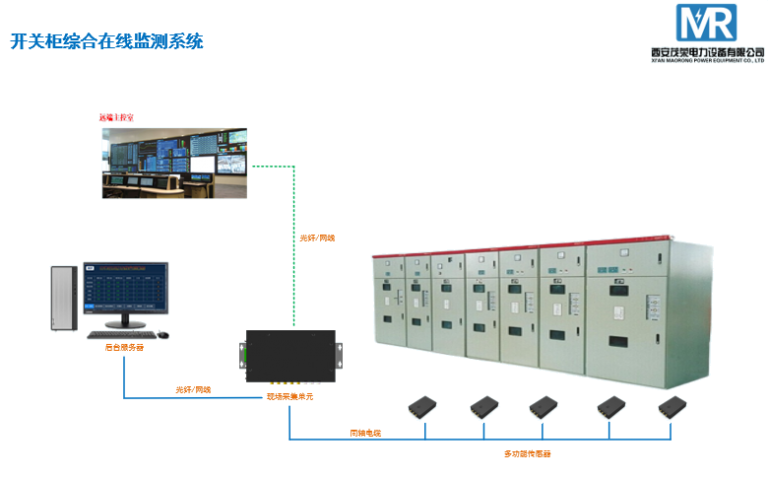

       开关柜综合在线监测系统主要由各类型传感器、就地信号采集监控主机和后台分析软件这三部分组成。开关柜综合状态在线监测系统采用声、电、磁、图像的联合检测方法,即通过同时检测局部放电产生的UHF信号、暂态对地电压(TEV,地电波)和超声波信号实现对开关柜绝缘状态的段监测和分析;用基于声表面波技术的SAW无线无源测温传感器监测触头及母排连接点的温度;用高频传感器HFCT来检测电缆接头处内部的局部放电信号;用图像比对识别隔离开关可见断口的闸刀触头位置状态;通过以上多种手段来预测潜在故障,提前排查检修。

主要功能

开关柜综合状态在线监测分析软件V3.8,通过信号的特征量算法比对,得到被监测设备的绝缘状态、触点温度、局放、断口状态等结果,并依据信号的发展趋势和图谱特征,设置阈值向用户自动发出报警信号或短信,有效监测和预测潜在的绝缘故障,避免重大事故发生。

 V3.8提供四种适用不同平台的版本可灵活使用,所有在线监测的数据和分析结果平台之间可共享和WIFI接入下载。

  • 就地主机监测和分析软件
  • 主控室服务器端监测和分析软件(支持远程WEB访问)
  • 手机和PDA客户端APP监测和分析软件
  • 巡检机器人嵌入式平台监测和分析软件

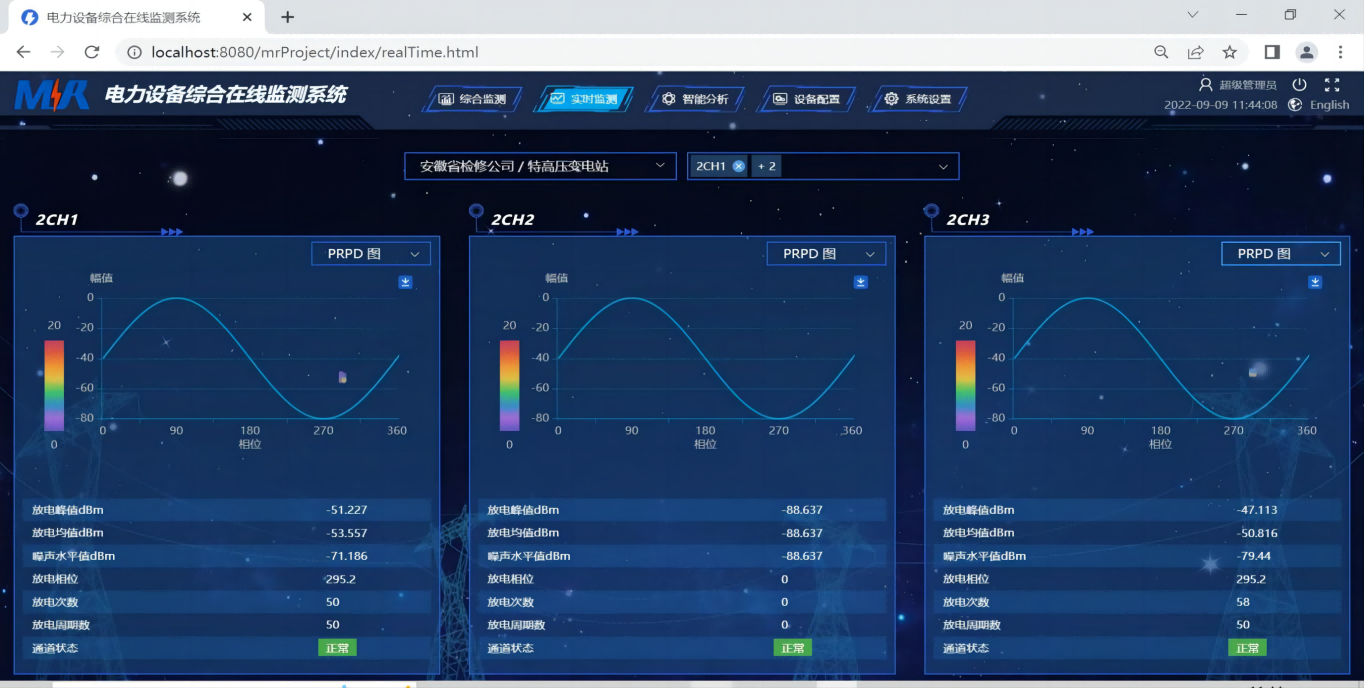

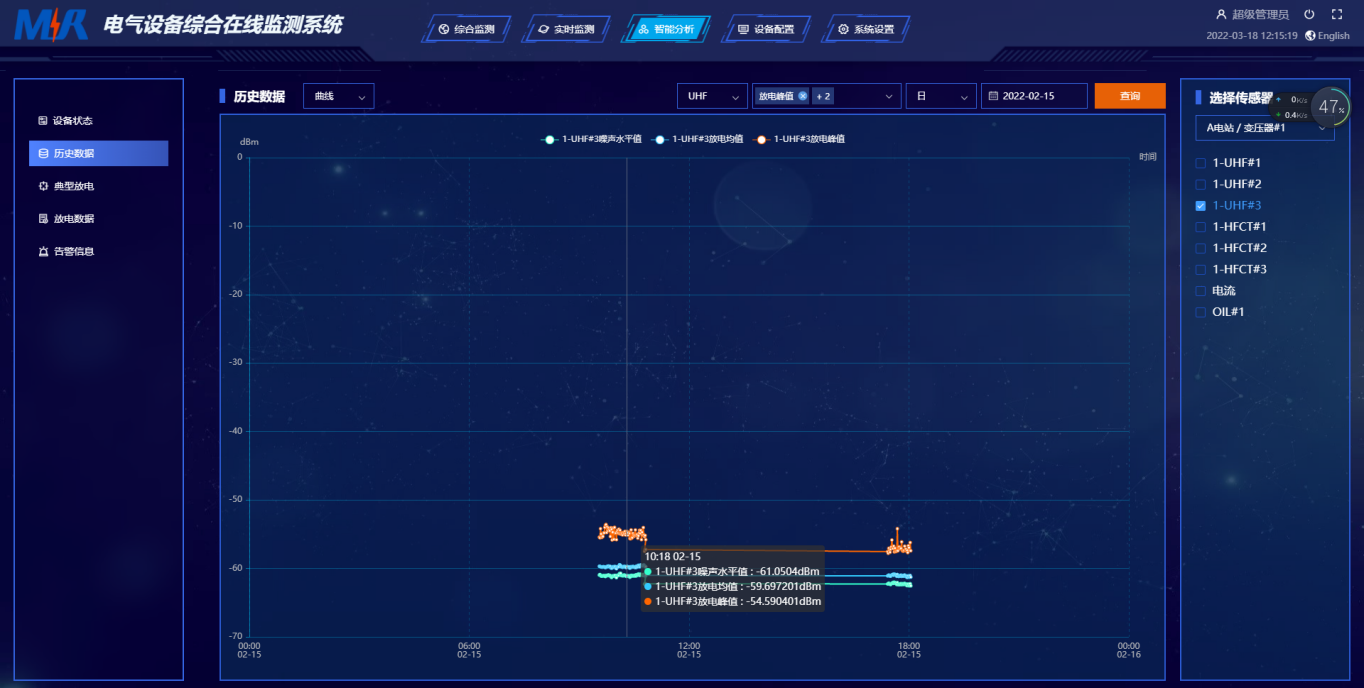

  • 监测功能:实时显示局部放电事件的特高频信号幅值(Q)、相位(Φ)、放电次数(N)等参量,绘制满足放电触发条件事件的局放信号的Φ-Q-N三维图谱、N-Q二维图谱、Q-t二维图谱、N-t二维图谱、Qmax-Φ二维图谱、Qavr-Φ二维图谱、椭圆图、事件的Φ-Q-t三维放电灰度图谱,以及放电类型的概率统计值。
  • 预警功能:放电幅值及频次超标、放电(故障)类型判断、绝缘状态发展趋势预判
