电缆故障预警与精确定位系统

        电缆绝缘预警与故障定位系统主要应用于电缆中110kV及以上等级长距离、大截面的高压电缆线路上,可实时监测电缆绝缘状况,并且在电缆发生故障时,可快速判断故障电缆线路,以及故障点距离电缆线路终端的位置,大大缩短故障测寻时间,快速修复电缆故障,提高供电系统可靠性。

        采用GPS双端定位时基法结合高速数据采集卡,实时不间断的对电缆进行监测,定位精度可达0.2%±5米。设备采用AC220V供电或CT取电、太阳能取电,4G无线通信,确保设备时刻处于在线状态。

主系统功能

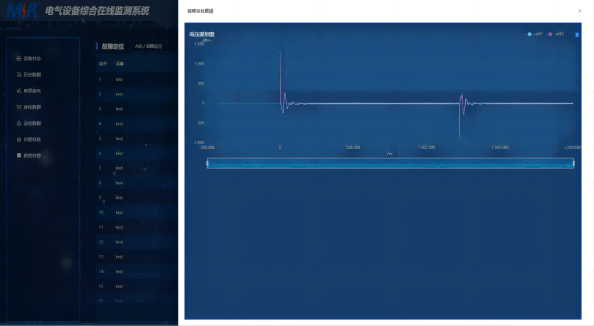

  • 电缆故障精确定位:系统基于行波定位原理,采用GPS授时,系统分布式安装,能够在电缆故障发生后,快速精确定位故障点,帮助检修人员快速找到故障点并排除故障,尽快恢复供电。
  • 电缆绝缘状况预警能够实时监测电缆绝缘状况,并且能够进行绝缘缺陷定位。
  • 具有强大的资料库检索功能,可进行表单查询、趋势图和预警分析、谱图分析等。
  • 强大的日志管理功能,详细记录用户操作日志、系统通讯管理日志等,可方便地实现查询或者自维护。
  • 电缆故障临近预警:电缆局部绝缘缺陷导致电缆发生故障,产生能量很大的行波电流向电缆两端传输,通过在电缆两端监测强烈的行波信号,可实现对对缺陷电缆接头、本体的故障预警。
  • 系统具有完善的运行维护功能,可方便地对系统数据、系统参数、运行日志等信息进行维护。

 技术参数

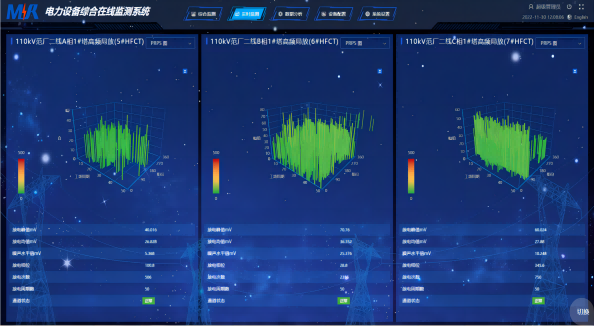

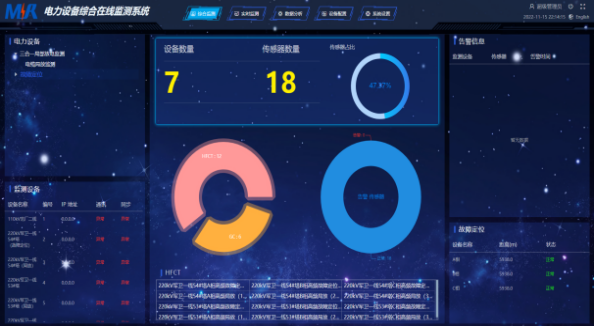

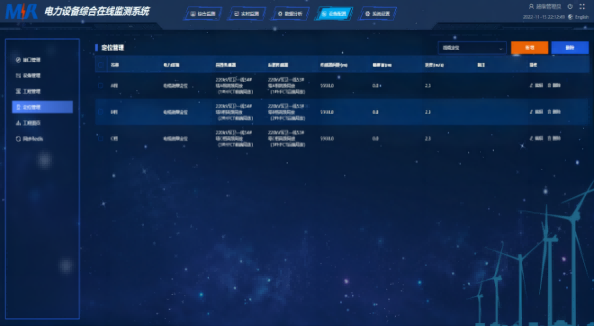

后台软件分析

        系统采用组态软件作为采集和分析软件的开发平台,保证抗干扰技术的良好实现。系统软件可分为参数设定、数据采集、抗干扰处理、谱图分析、趋势分析、数据整理、缺陷定位及报表等功能。
