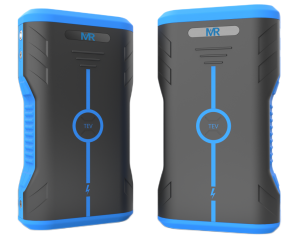

多功能局部放电检测仪



        无线智能多功能局部放电检测仪基于智能、准确、便携的设计理念,采用无线传感器,集特高频、超声波(接触/非接触)、高频及暂态地电压等多种检测手段于一体,具备优异的灵敏度、线性度和动态范围,适用于绝大部分高压设备的局部放电带电检测。

        全新的设计理念,功能全面,高速处理器能够实现高速图谱刷新和累积图谱功能,匹配简洁的人机交互界面,丰富的图谱显示,能够大幅提高现场检测效率。

主要功能特性

  • 支持UHF、HF、AE、AA、TEV等无线传感器检测,灵活便携;
  • 智能手机、智能平板操控,使用极其简单便捷;
  • 内置可选频段滤波器,通过软件切换,有效滤除环境噪声
  • 局部放电缺陷类型自动识别,识别准确率95%;
  • 同步频率智能识别,提高现场检测效率。
  • 可调内同步频率,适用于串谐耐压试验期间的局部放电检测;
  • 可在现场拍摄照片、视频,并作为附件加入检测数据中;
  • 可调内同步频率,适用于串谐耐压试验期间的局部放电检测;
  • 检测数据及附件可实时通过微信、邮件等进行分享;
  • 可定制检测流程和数据规范,实现流程可控、数据可控的带电检测作业;
  • 仪器软件和固件均支持在线一键升级。

 技术参数

序号 项目 参数
1 检测方法 UHF、HF、TEV、AE、AA
2 UHF 特高频检测频带 300 ~ 1500 MHz
3 UHF 特高频内置滤波器 全通、低通、高通
4 UHF 特高频传感器等效高度 >10 mm
5 UHF 特高频检测动态范围 -80 ~ -5 dBm
6 HFCT 高频检测频带 0.1~30 MHz
7 HFCT 高频传感器传输阻抗 >10 mV/mA
8 HFCT 高频检测动态范围 -5 ~ 5V
9 AE 接触式超声波检测频带 20 ~ 300 kHz
10 AA 非接触式超声波检测频带 40 ± 1 kHz
11 AE/AA 超声波检测动态范围 70 dB
12 TEV 暂态地电压检测频带 3 ~ 100 MHz
13 TEV 暂态地电压检测动态范围 80 dB
14 工作温度 -20 ~ +45 ℃
15 工作湿度 ≤95%,无凝露
16 主机尺寸 115 * 70 * 34 mm
17 主机重量 500g
18 数据传输方式 蓝牙、WIFI、4G、USB
19 工频同步方式 内同步(20~350Hz 可调,精度 0.01Hz)、  无线同步 、 智能同步(开发中)
20 供电方式 内置锂电池(续航8小时),可外接充电宝
21 存储空间 内置 64G,可扩展

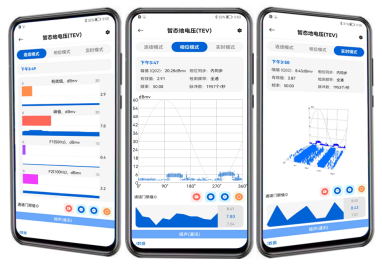

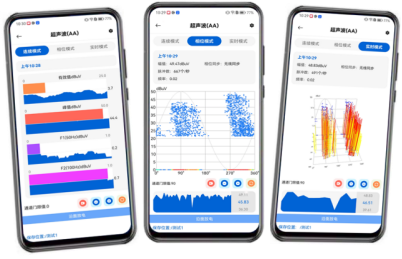

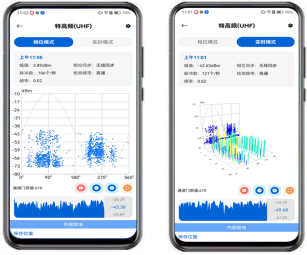

图谱显示界面及放电类型识别
